Kofferraum Lichtschalter austauschen

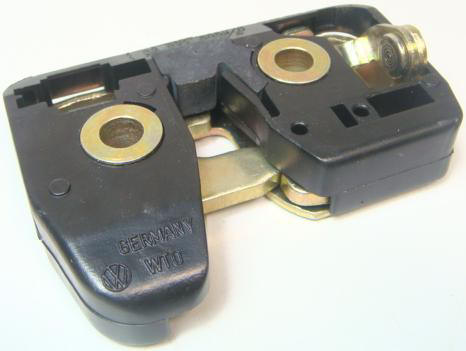

Da viel das gleiche Problem haben wie ich, das der Kugelschalter in der Heckklappe nicht mehr richtig funktioniert.Also tauschen wir den Schalter gegen einen original Schalter wie es alle Golf 3 verbaut haben im Heckklappenschloß.

Da die Ausnehmung für den Schalter schon vorhanden ist wird der Einbau sehr einfach.

klicken zum vergrößern

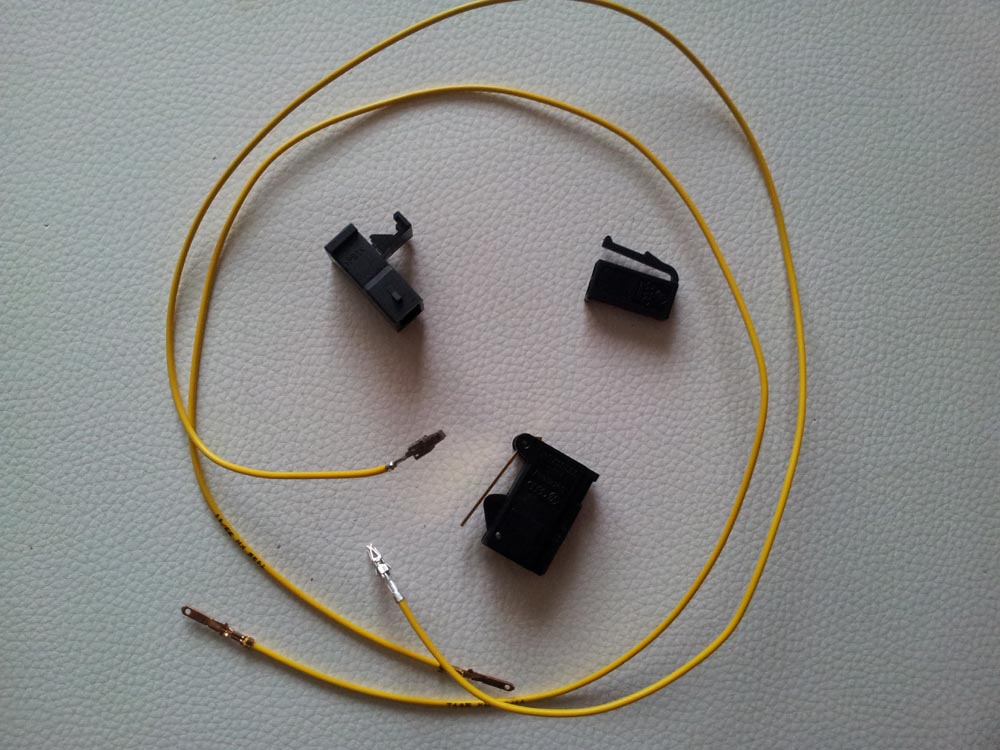

Alles was man für den Einbau noch braucht sind diese Teile

1x 333 947 561    => Schalter Kofferraumbeleuchtung
1x 893 971 992    => Gegenstück für unsern Stecker im Cabrio
1x 191 906 231 A=> Gegenstück für den Kontaktschalter im Heckklappenschloß
1x 000 979 103 E => Kabel vom alten Kabel Richtung Heckklappenschloß
1x 000 979 133 E => Kabel vom Heckklappenschloß zu unserm alten Kabel

Teilekosten ca. 20 Euro

  klicken zum vergrößern

Aus den Teilen baut man nun einen Adapter Kabelbaum. Einfach das Kabel mit den passenden Pins und den passenden Stecker einstecken bis die Pins selbst verriegeln im Stecker (Da an den 2 Kabeln verschiedene Pins sind passt eh nur ein Kabel pro Stecker). Es werden beide Enden in den gleichen Stecker gesteckt so das es wie ein U aussieht.

Anschließend wird das Kabel in der Mitte durch geschnitten so das dann pro Stecker 2 Kabel angesteckt sind.

Es sollte dann so aussehen:  []====

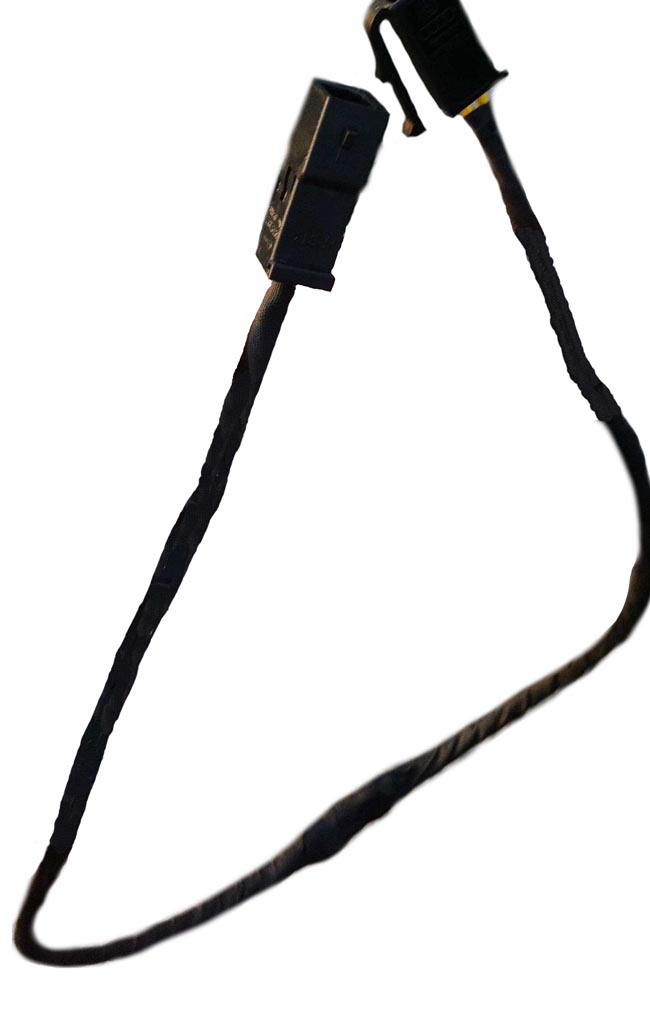

Dann werden die 2 Enden pro Kabel mit den 2 anderen Enden des anderen Kabels zusammen gelötet oder mit Quetschverbinder verbunden. Ist egal welches Kabel mit welchem verbunden wird da es nur ein Lichtschalter ist der den Stromkreis unterbricht. Man kann Ihn dann natürlich so wie ich mit einem Tape umwickeln dann sieht er aus wie original was aber egal ist da man ihn sowieso nicht sieht.

  klicken zum vergrößern

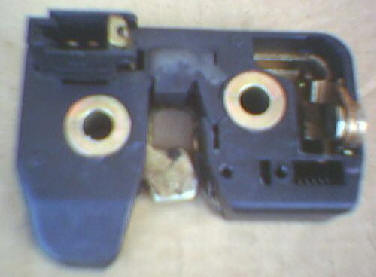

Nun kann man das Kabel einbauen. Es wird die Abdeckung vom Kofferraumdeckel abgenommen die nur gesteckt ist. Einfach einwenig daran ziehen mit Gefühl. Jetzt sieht man auf das Schloß und an der linken Seite den Einschub für den Schalter. Man Steckt den Schalter nun in die Vertiefung mit dem Metallbügel Richtung Schloß Mitte.

klicken zum vergrößern

Jetzt benötigt man nur mehr das Kabelende des alten Kugellichtschalters. Dieser ist an der linken Seite der Heckklappe unter der Abdeckung die man am Anfang abgenommen hat. Mit einem Schraubenzieher kann man die Spangen die den Schalter im Deckel halten drücken. Dann fällt der Schalter raus und man kann das Kabel abstecken. Jetzt wird unser neuer Adapterkabelbaum an das alte Kabel angesteckt und an den neuen Schalter im Schloß. Den alten Kugelschalter kann man wieder in den Deckel einstecken dann kann man jederzeit wieder auf original zurück bauen (wer will das schon).

Abdeckung wieder an den Deckel andrücken und das war der ganze Einbau. Man sollte natürlich auch kontrollieren ob das Licht ausgeht wenn die Klappe geschlossen ist. Sitzbank nach vorklappen und Kofferraumdeckel schließen. So sieht man das Ergebnis sofort ob alles korrekt eingebaut wurde.

Viel Spaß beim basteln.
